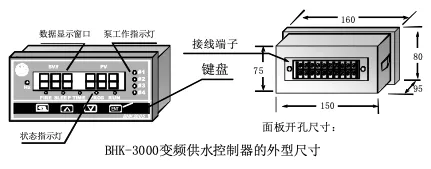

九、控制面板及其操作方法
l 編程鍵(
) 在任何狀態下按此鍵進入或退出編程狀態，指示燈“PROG”亮和滅分別表示進入已經進入和退出編程狀態。
l 上升鍵(
) 在編程狀態下，增加參數號或數據。在運行狀態下，增大設定壓力。
l 下降鍵(
) 在編程狀態下，減小參數號或數據。在運行狀態下，減小設定壓力。
l 確認鍵(
) 在編程狀態下，用于存儲改變的數據。在運行狀態下，改變顯示內容，“Hz”燈熄滅時，顯示“設定壓力”，反之顯示“頻率”。
l 手動換泵 (
＋
) 在自動運行狀態下，若只有一臺泵運行，則進行換泵操作。
l 啟動/暫停 (
＋
) 啟動或暫停系統運行。系統停止運行時，數碼顯示會閃爍，指示燈“RUN”熄滅。在對傳感器進行零點壓力校正時，應當暫停系統運行。
l 水泵工作狀態顯示 #1、#2、#3、#4分別指示相應泵的狀態，閃爍表示變頻運行，常亮表示工頻運行。
l 其它狀態顯示 FIRE、SLEEP、TIME、PROG、RUN分別指示火災 、休眠狀態、顯示時間、編程狀態、運行狀態。
|
操 作 |
按 鍵 |
顯 示 |
|
1．任一狀態下按編程鍵 PROG燈亮 |
|
Pr 000 |
|
2．按上箭頭鍵或下箭頭鍵到需修改的參數項，例如Pr 12 |
|
Pr 012 |
|
3．按確認鍵顯示當前設定值 |
|
001 |
|
4．例如將Pr012改為0，按下箭頭鍵 |
|
000 |
|
5．按確認鍵存儲該值, 然后自動跳到下一參數項 |
|
Pr 013 |
|
6．退出編程鍵編程狀態，顯示原狀態如：設定壓力和實際壓力 |
|
0.30 0.30 |
|
顯示 |
說 明 |
顯示 |
說 明 |
|
ddd XXX |
開機延時倒計數。 |
Er 001 |
低水位故障 （I1輸入有效） |
|
X.XX X.XX |
顯示設定壓力和實際壓力。 頻率指示燈亮?xí)r，顯示頻率 （左側三位）和實際壓力。 |
Er 002 |
變頻器故障/超壓報警（I2輸入有效）。 |
|
Er 003 |
壓力表故障。 |
||
|
Er 004 |
到工作期限。 |
